Znění žádosti:

Dobrý den.
Můžete mi prosím lépe popsat poslední bod technické specifikace?

• v případě přístroje třídy elektrické bezpečnosti I součásti dodávky kabel potenciálového pospojování s úhlovými zdířkami s délkou min. o 10 cm delší, než délka napájecího kabelu

Tato věta mi nedává smysl, potřeboval bych lepší formulaci, popř. normu, ke které se to vztahuje.
Posílám poptávku k našemu dodavateli z UK a potřebuji do ní Váš požadavek uvést.

Vysvětlení:

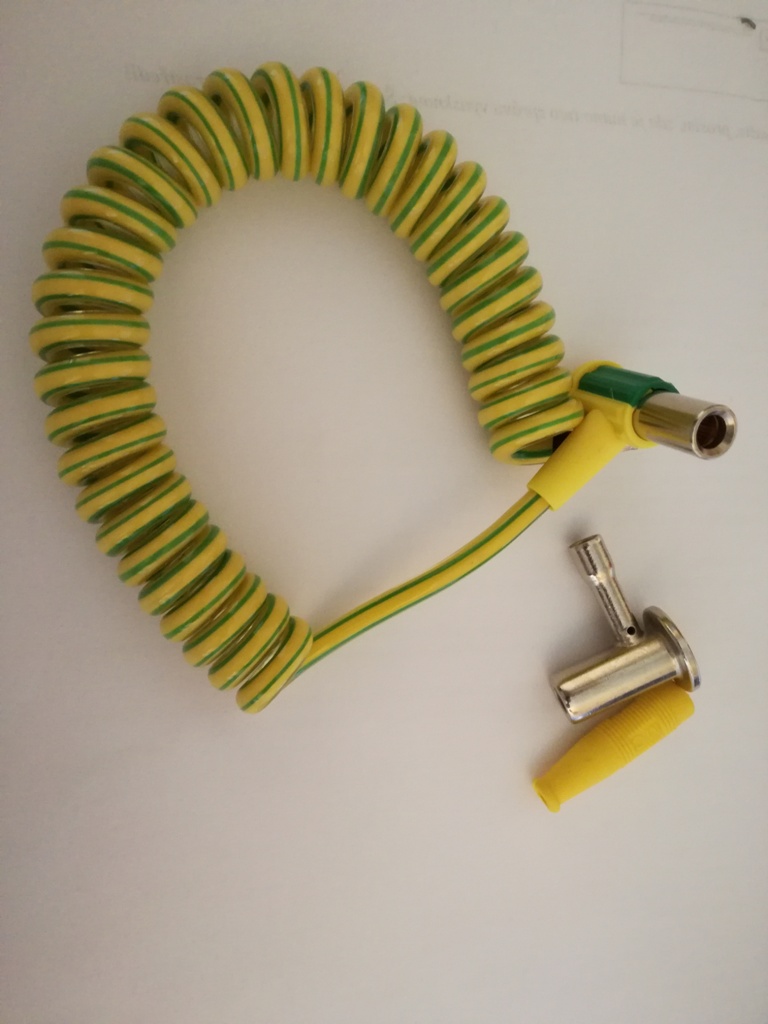

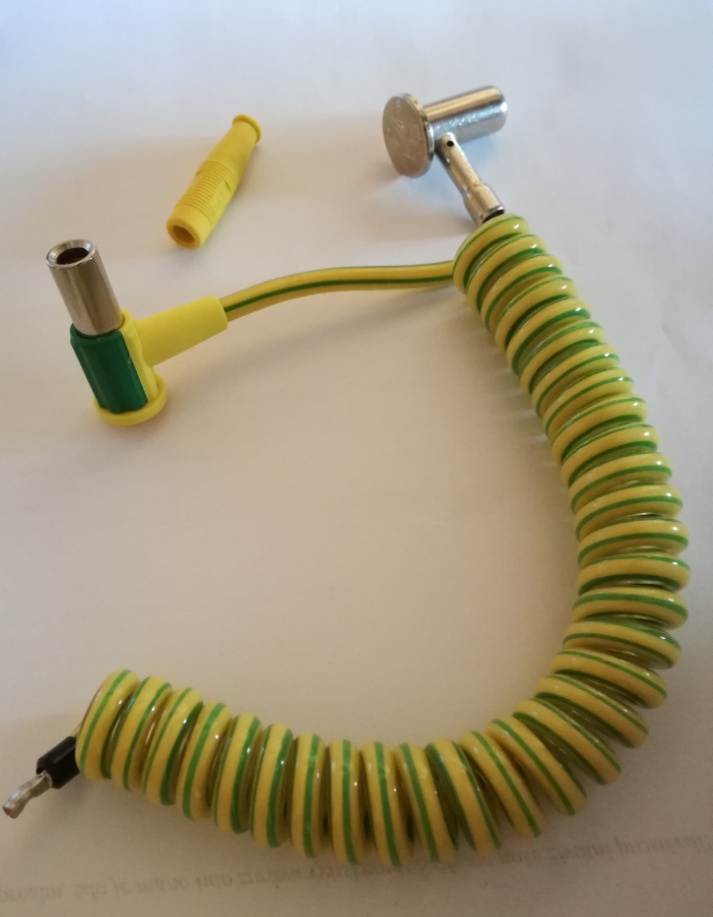

Elektrické přístroje včetně zdravotnických elektrických přístrojů se rozdělují do podle elektrické bezpečnosti do tří tříd. Třída elektrické bezpečnosti I je třída, ve které se používá u 230V tří-vodičové připojení, kde třetí vodič je ochranný vodič PE zelenožluté barvy. Který nám slouží k ochraně elektrického spotřebiče třídy I při poruše, pokud se může dostat napětí na kostru tak vodič PE nám zabezpečí vyhozením jističe nebo pojistek ochranou před nebezpečným dotykovým napětím . U těchto přístrojů třídy I se musí používat doplňková ochrana tzv. elektrickým pospojováním nebo ekvipotenciálním elektrickým pospojováním přístrojů. Každý přístroj má svorku určenou . Používá se k tomu zelenožluté kabely s průřezem 6mm2 a typizované úhlové konektory opatřené značkou kolečko v trojuhelníčku . Toto ochranné pospojování nám slouží pro případ porušení přívodního kabelu u elektrického přístroje tak, aby zabezpečilo přístroj před nebezpečným dotykovým napětím je to tzv. doplňkové ochranné pospojování.

Dle normy ČSN EN 60601 -1 (norma pro el.zdrav.přístroje ME - všeobecná bezpečnost) čl.18 Ochranné uzemnění,funkční uzemnění a vyrovnání potenciálu-pospojování.

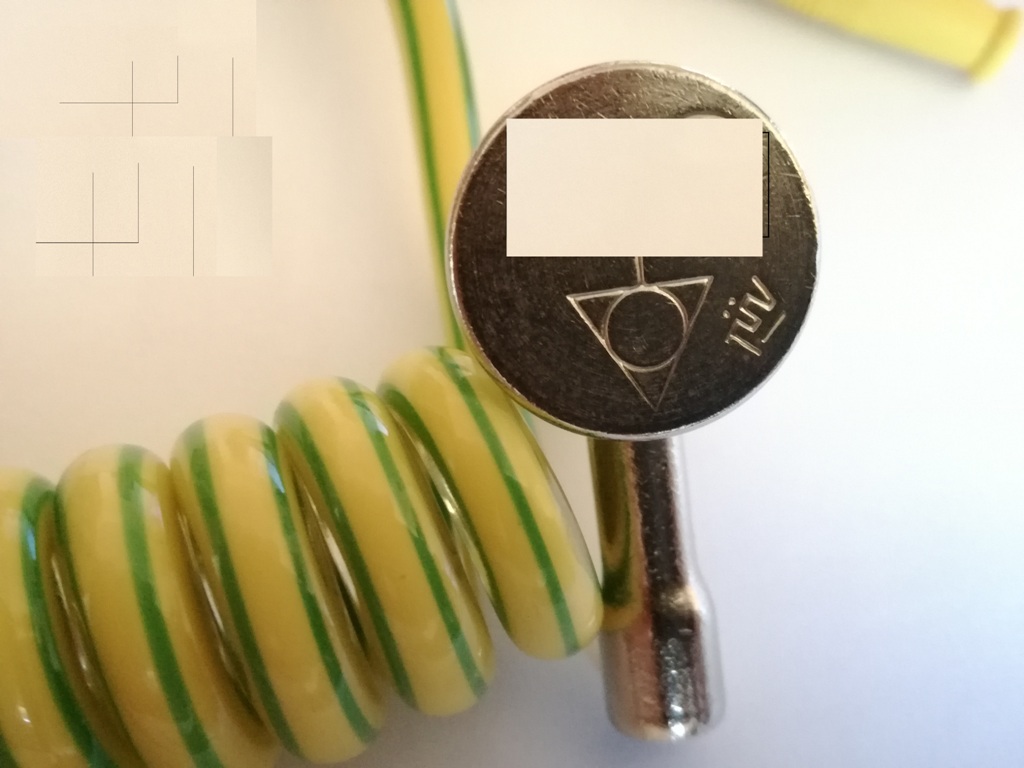

- přístupné vodivé části přístroje ME oddělené od živých částí základní izolací musí být spojeny dostatečně nízkou impedancí s ochrannou uzemňovací svorkou přístroje ozn.PE nebo grafická značka ochr.uzemnění ZŽL. popř. značka funkčního uzemnění FU (trojúhelník a v něm kolečko) platí pro konektor u přívodního vodiče PE a ochr.kolík/svorka/
na zdrav.přístroji ME. Zdravotnický přístroj ME je připojen na zásuvku funkčního uzemnění a samotná zásuvka FU je vodičem 6mm2 spojena s ochrannou přípojnicí PE nebo
s přípojnicí doplňujícího pospojování PA v daném rozvodu - to vše aby se docílilo uvedení na stejný potenciál a zároveň dodržely hodnoty impedancí v zdrav.prostorech dané určené
/skupiny 2- do 0,2Ohm a skupiny 1- do 0,7Ohm/ dle ČSN 33 2000-7-710 čl.710.413.1.6.1 - doplňující ochranné pospojování na přípojnici doplňujícího pospojování.


- V takovém zdrav. prostoru při aplikaci s příložnými částmi musí být provedeno doplňující ochranné pospojování všech neživých částí el.přístrojů a upevněných el.zařízení,zároveň okolních vodivých částí pro vyrovnání potenciálu-uvedení na stejný potenciál vodiči CU 6mm2 které jsou připojeny na přípojnici doplňujícího pospojování a ta je spojena s hlavní ochrannou přípojnicí rozvodu.


- zásuvky ozn. FU se také nazývají ekvipotenciální nebo potenciální zásuvky /P.Z/ pro uzemnění z hlediska zajištění bezpečnosti a zároveň vyrovnání potenciálu tj. vodiče pro
zajištění ochranného uzemnění a ochranného pospojování. Okrajově uvedeno v ČSN 33 2000-5-54 ed.3 - uzemnění a ochranné vodiče.

PE- vodiče ochranného uzemnění , ochranného pospojování.

Viz příloha .
